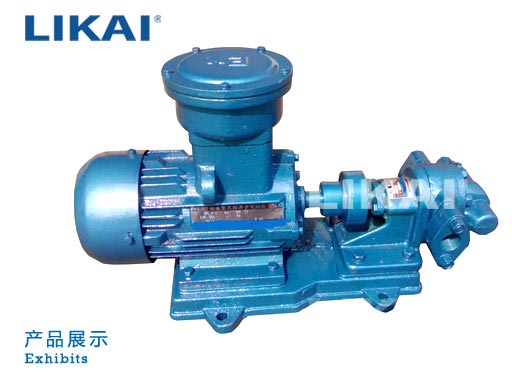

KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,如需使用耐高溫泵,可同本單位聯系配用耐高溫材料即可。耐高溫泵的使用溫度不超過300℃,粘度為5×10-5～1.5×10-3m2/s。
KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,如需使用耐高溫泵,可同本單位聯系配用耐高溫材料即可。耐高溫泵的使用溫度不超過300℃,粘度為5×10-5～1.5×10-3m2/s。 2cy型齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,用于輸送粘度在10.E(75c.s.t)以下,溫度在300℃以下的具有潤滑性的油料,不銹鋼齒輪泵可輸送食用油料、飲料等。本系列泵結構簡單緊湊,使用和保養方便。

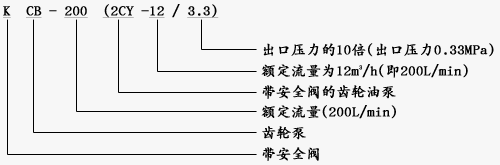

| 型 號 | 流量 m3/h | 壓力 MPa | 真空度 m.H2O | 進出口徑 mm | H | L | L1 | L2 | L3 | A | B | C | D | n-m | 進出口 距離 K | 配用 電機 型號 | 功率 KW |
| KCB18.3 2CY1.1/14.5 | 1.1 | 1.45 | 5 | G3/4″ | 109 | 583 | 405 | 72 | 250 | 205 | 250 | 79 | – | – | 200 | Y90L-4 | 1.5 |
| KCB33.3 2CY2/14.5 | 2 | 1.45 | 5 | G3/4″ | 119 | 618 | 437 | 72 | 250 | 205 | 250 | 79 | – | – | 200 | Y100L1-4 | 2.2 |
| KCB55 2CY3.3/3.3 | 3.3 | 0.33 | 5 | G1″ | 109 | 588 | 405 | 72 | 250 | 205 | 250 | 86 | – | – | 200 | Y90L-4 | 1.5 |
| KCB83.3 2CY5/3.3 | 5 | 0.33 | 5 | G11/2″ | 119 | 658 | 437 | 72 | 250 | 205 | 250 | 99 | – | – | 200 | Y100L2-4 | 2.2 |
| KCB133 2CY8/3.3 | 8 | 0.33 | 5 | G2″ | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132S-6 | 3 |
| 2CY8/6 | 8 | 0.6 | 5 | G2″ | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132M1-6 | 4 |
| 2CY8/10 | 8 | 1.0 | 5 | G2″ | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132M2-6 | 5.5 |
| 2CY12/1.3 | 12 | 0.13 | 5 | G2″ | 172 | 703 | 576 | 130 | 370 | 250 | 305 | 32 | – | – | 260 | Y112M-4 | 4 |
| KCB200 2CY12/3.3 | 12 | 0.33 | 5 | G2″ | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132S-4 | 5.5 |
| 2CY12/6 | 12 | 0.6 | 5 | G2″ | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132S-4 | 5.5 |
| 2CY12/10 | 12 | 1.0 | 5 | G2″ | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | – | – | 260 | Y132M-4 | 7.5 |
| KCB300 2CY18/3.6 | 18 | 0.36 | 5 | 70 | 187 | 898 | 723 | 120 | 480 | 280 | 340 | 45 | 123 | 6-M14 | 234 | Y132M2-6 | 5.5 |
| 2CY18/6 | 18 | 0.6 | 5 | 70 | 242 | 983 | 912 | 155 | 600 | 280 | 380 | 30 | 123 | 6-M14 | 234 | Y160M-6 | 7.5 |
| KCB483 2CY29/3.6 | 29 | 0.36 | 5 | 70 | 187 | 898 | 723 | 120 | 480 | 280 | 340 | 45 | 123 | 6-M14 | 234 | Y132M-4 | 7.5 |
| 2CY29/6 | 29 | 0.6 | 5 | 70 | 242 | 983 | 912 | 155 | 600 | 280 | 380 | 30 | 123 | 6-M14 | 234 | Y160M-4 | 11 |
| KCB633 2CY38/2.8 | 38 | 0.28 | 5 | 100 | 230 | 1094 | 912 | 155 | 600 | 280 | 380 | 60 | 158 | 8-M16 | 280 | Y160L-6 | 11 |
| 2CY38/6 | 38 | 0.6 | 5 | 100 | 286 | 1224 | 943 | 150 | 650 | 360 | 360 | 65 | 158 | 8-M16 | 280 | Y200L2-6 | 22 |
| KCB960 2CY60/3 | 60 | 0.3 | 5 | 100 | 230 | 1159 | 955 | 155 | 650 | 280 | 410 | 60 | 158 | 8-M16 | 280 | Y180L-4 | 22 |
| 2CY100/3 | 100 | 0.3 | 5 | 150 | 440 | 1586 | 1325 | 110 | 550×2 | 450 | 450 | -20 | 210 | 8-M16 | 400 | Y250M-8 | 30 |
| 2CY100/6 | 100 | 0.6 | 5 | 150 | 465 | 1856 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315S-8 | 55 |
| 2CY120/3 | 120 | 0.3 | 5 | 150 | 440 | 1586 | 1325 | 110 | 550×2 | 450 | 450 | -20 | 210 | 8-M16 | 400 | Y250M-8 | 30 |
| 2CY120/6 | 120 | 0.6 | 5 | 150 | 465 | 1856 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315S-8 | 55 |
| 2CY150/3 | 150 | 0.3 | 5 | 150 | 460 | 1696 | 1376 | 138 | 550×2 | 500 | 500 | 8 | 210 | 8-M16 | 400 | Y280S-8 | 37 |
| 2CY150/6 | 150 | 0.6 | 5 | 150 | 465 | 1946 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315M1-8 | 75 |
注：1、表中參數為50℃,30C.S.t粘度條件下的數值。 2、KCB18.3～200、2CY1.1～12配帶管螺紋口的腰形法蘭；KCB300～960、2CY18～150不配帶法蘭，需用戶自行加工。
不含固體顆粒和纖維物、無腐蝕性的潤滑油、重油、工業輕油和食油等油類都可輸送。適用于油庫、碼頭、船舶、工廠、農場、礦山等。
| 型號 | 電動機 | A | B | C | D | E | G" | L | |
| 型號 | 功率 | ||||||||
| KCB18.3 | Y-90L-4 | 1.5 | 583 | 300 | 230 | 130 | 79 | 3/4" | 230 |
| KCB33.3 | Y-100L1-4 | 2.2 | 618 | 325 | 285 | 140 | 79 | 3/4" | 250 |
| KCB55 | Y-90L-4 | 1.5 | 588 | 300 | 230 | 130 | 86.5 | 1" | 230 |
| KCB83.3 | Y-100L1-4 | 2.2 | 658 | 325 | 285 | 140 | 99 | 3/2" | 250 |
| 型號 | L | L1 | L2 | L3 | H | H1 | H2 | B | B1 | B2 | B3 |
| KCB-300 | 855 | 690 | 470 | 100 | 413 | 188 | 230 | 410 | 370 | 315 | 210 |
| KCB-483.3 | 855 | 690 | 470 | 100 | 413 | 188 | 230 | 410 | 370 | 315 | 210 |
| KCB-200 | 800 | 655 | 450 | 116 | 315 | 182 | 220 | 380 | 340 | 250 | 210 |
| KCB-633 | 1116 | 898 | 570 | 163 | 510 | 210 | 305 | 440 | 390 | 280 | 237 |
| KCB-960 | 1156 | 941 | 600 | 176 | 555 | 210 | 305 | 460 | 410 | 280 | 237 |
本系列齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。隨著使用時間的增長，齒輪泵會出現泵油不足，甚至不泵油等故障，主要原因是有關部位磨損過大。齒輪泵的磨損部位主要有主動軸與襯套、被動齒輪中心孔與軸銷、泵殼內腔與齒輪、齒輪端面與泵蓋等。潤滑油泵磨損后其主要技術指標達不到要求時，應將其拆卸分解，查清磨損部位及程度，采取相應辦法予以修復。
